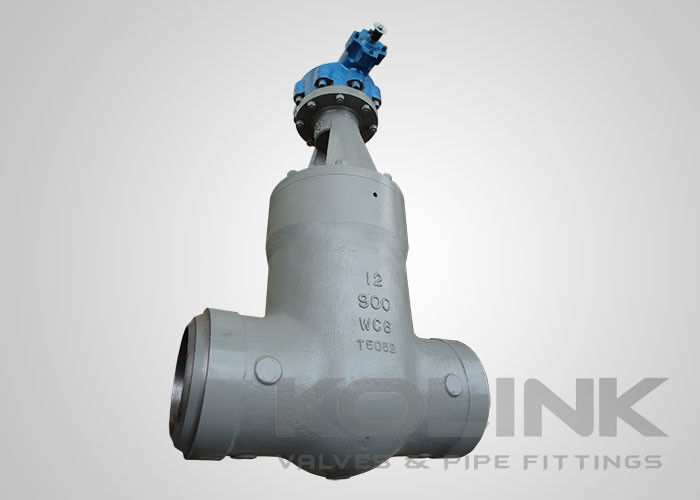

Válvula de vedação de porta de pressão soldada com traseira de alta pressão Classe 600-2500 4" - 24"

Válvula de vedação de porta de pressão extremo de soldadura traseira de alta pressão classe 600-2500

Para válvulas de porta com pressão de classe 600 / PN100 ou superior, sugere-se um capô de vedação de pressão para melhor fechamento, enquanto o capô com parafuso ainda está disponível para opção do cliente.

O projeto do selo de pressão incorpora um selo de metal a metal que se torna mais apertado à medida que a pressão aumenta.A pré-carga inicial deforma o cônico na junta de ferro macio para acoplar com o cônico no capôA borda fina da faca da junta está fortemente encurralada entre o corpo e o capô. O ângulo raso garante que a junta seja firmemente selada com apenas uma pequena força ascendente sobre o capô.Uma vez criado o selo inicial, a junção corpo/capô permanecerá livre de fugas independentemente das condições térmicas ou de pressão na válvula.

Características doBW FimVálvulas de vedação de pressão:

Capô de vedação sob pressão
Parafusos e joguinhos exteriores
Assento de metal a metal, sobreposição de satélite no disco de cunha, assento e banco traseiro
Instalação superior ISO padrão para fácil montagem de qualquer tipo de atuador ou engrenagem esquemática.
Frigorífico, de aço inoxidável

Normas aplicáveis deBW FimVálvulas de vedação de pressão:
a) Projeto e fabrico: API 600, API 6D, ASME B16.34
b) Cara a cara: API 6D, ASME B16.10, EN 558
c) Fim de ligação: ASME B16.5, ASME B16.25, EN 1092, EN 12627, JIS B2220
d) Ensaio: API 600, API 6D, EN 12266
