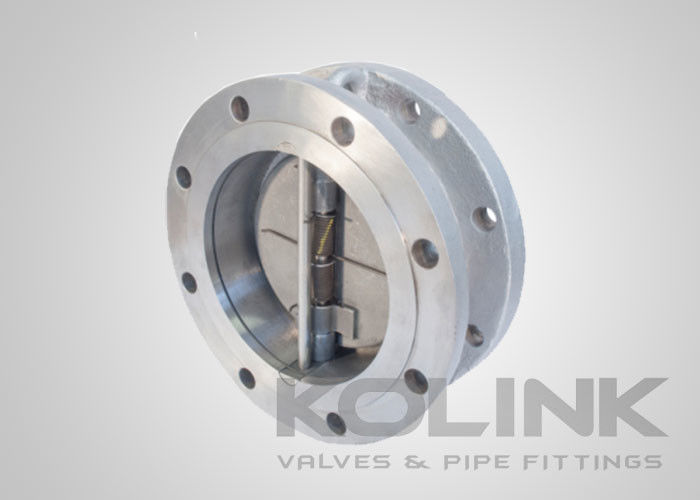

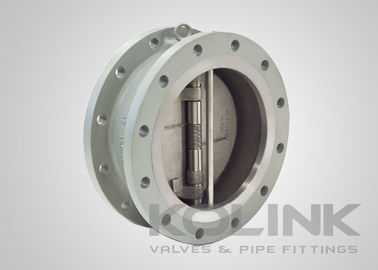

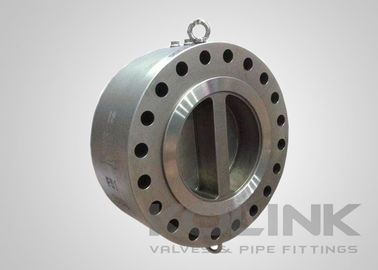

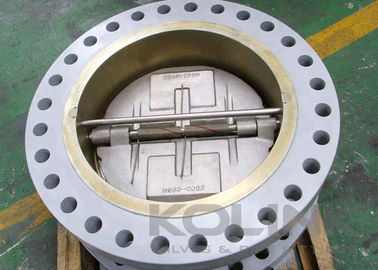

Resiliente de aço inoxidável flangeado & metal da válvula de verificação da bolacha da Dobro-porta assentados

Resiliente de aço inoxidável flangeado & metal da válvula de verificação da bolacha da Dobro-porta assentados

as válvulas de verificação da Duplo-placa são bonnetless e montadas entre flanges da tubulação (estilo da bolacha). Neste caso, a válvula inclui dois a meia lua a mola discos dados forma que gerenciem sobre seu eixo. Os projetos reais destas válvulas variam entre modelos do projeto e fabricantes. A maioria têm assentos lisos múltiplos. O disco da válvula de verificação da duplo-placa tem o curso rotatório curto do disco e responde rapidamente para fluir parada ou reversão, assim o potencial para o martelo de água moderado existe. É um tanto melhor do que a válvula de verificação do balanço em minimizar o martelo de água potencial, mas com muita gota de alta pressão.

Segundo o projeto, o esforço da manutenção varia de relativamente simples a difícil. Todas as válvulas de verificação da duplo-placa devem ser removidas da linha para executar a manutenção devido ao projeto bonnetless. A válvula de verificação da duplo-placa igualmente conduz a uma gota de alta pressão quando comparada a uma válvula de verificação de inclinação do disco do mesmo tamanho.

Embora a maioria das válvulas de verificação da bolacha sejam instaladas entre duas flanges, e nenhuma necessidade ser tipo flangeado, algumas outras aplicações podem precisar o tipo flangeado válvula de verificação da bolacha para o melhor alinhamento das válvulas. O corpo de válvula flangeado podia ser moldado ou forjado em cima da exigência de cliente.

Características de válvulas de verificação da bolacha da Duplo-placa Flanged:

Projeto de uma peça só do corpo
Frente a frente curto
Placa dobro Inline
Disco a mola para o fechamento rápido
Extremidade flangeada da bolacha

Padrões aplicáveis de válvulas de verificação da bolacha da Duplo-placa Flanged:
a) Design&Manufature: API 6D, API 594
b) cara a cara: API 6D, ASME B16.10, EN 558
c) extremidade da conexão: ASME B16.5, EN 1092, JIS B2220
d) teste e inspeção: API 6D, EN 12266, API 598
