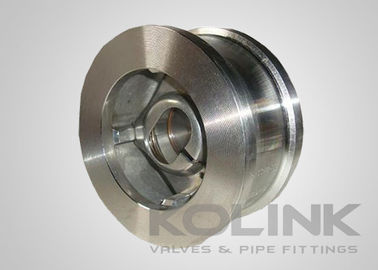

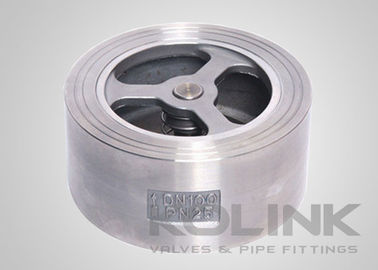

Tipo fluxo de aço inoxidável da bolacha de Verticle da Único-placa da válvula de verificação do elevador

Tipo fluxo de aço inoxidável da bolacha de Verticle da Único-placa da válvula de verificação do elevador

as válvulas de verificação da bolacha da Único-placa impedem o fluxo reverso com movimento do disco que está paralelo com o fluxo. Com este projeto, o disco está sempre no trajeto do fluxo. Os discos são a mola ajudar no assento. Este o tipo válvulas da bolacha de verificação é bonnetless e é instalado entre flanges. O tipo de disco da válvula de verificação tem o curso muito curto do disco e responde muito rapidamente para fluir parada ou reversão, assim minimizando o potencial para o martelo de água. É um tanto melhor do que a válvula de verificação de inclinação do disco em minimizar o martelo de água potencial, mas com uma gota de alta pressão.

Segundo o projeto, todas as válvulas de verificação da bolacha devem ser removidas da linha para executar a manutenção devido ao projeto bonnetless. A em-linha projeto do disco produz a maioria de gota de pressão quando comparada a outras válvulas de verificação do mesmo tamanho.

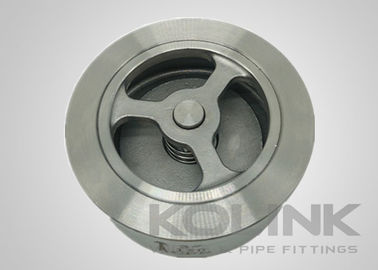

Tipo fluxo de aço inoxidável da bolacha de Verticle da Único-placa da válvula de verificação do elevador

As características do tipo da bolacha levantam válvulas de verificação da bolacha da Único-placa:
Um corpo de aço de molde da parte
Frente a frente curto
Furo reduzido, tipo única placa do balanço
Mola do disco disponível

Padrões aplicáveis do tipo válvulas da bolacha de verificação da bolacha da Único-placa do elevador:
a) Design&Manufature: API 6D, API 594
b) cara a cara: API 6D, ASME B16.10, EN 558
c) extremidade da conexão: ASME B16.5, EN 1092, JIS B2220
d) teste e inspeção: API 6D, EN 12266, API 598
