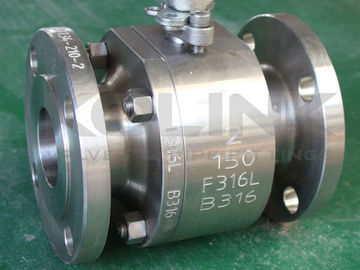

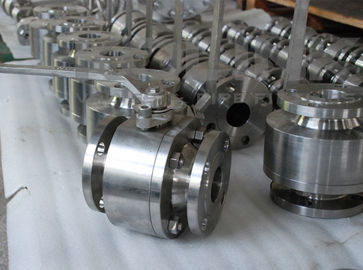

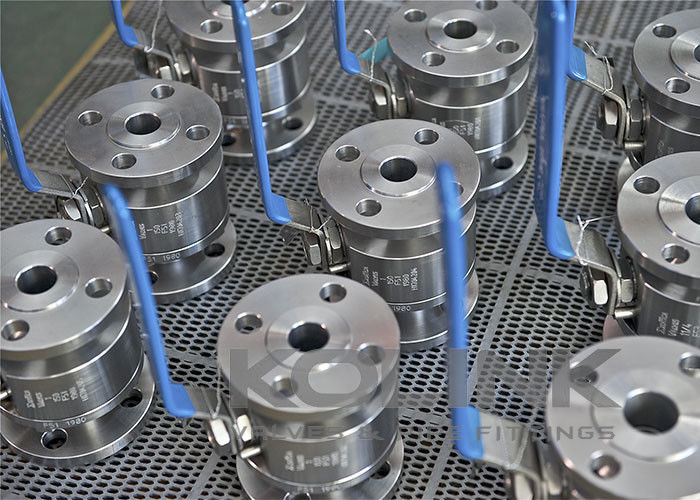

Com todas as vantagens das válvulas de esferas flutuantes, as válvulas de esferas flutuantes de aço forjado KOLINK são oferecidas em tipos de corpo dividido de 2 peças e corpo parafuso de 3 peças.O material de forja garante uma rigidez e uma resistência suficientes sob a pressão máxima de funcionamentoA espessura padrão da parede do corpo da válvula e os parafusos de alta resistência são suficientes para suportar a pressão do tubo.As partes internas da válvula são projetadas e selecionadas para garantir a fiabilidade em todos os tipos de condições de trabalho.
Com materiais forjados para melhorias nas propriedades mecânicas, retenção de pressão e qualidade, as válvulas de esferas flutuantes de aço forjadas são ideais para serviços de pressão média ou alta e ampla faixa de temperatura,e poderiam substituir válvulas de esferas montadas em trunnion de pequeno porte.
As válvulas de esferas flutuantes de aço forjado são de uma ampla gama de projetos, materiais, tamanhos, classes de pressão e conexões finais.Configurações criogénicas e de alta temperatura de metal assentadas também estão disponíveis.
Características do projeto:
1Design especial do assento
As válvulas de esferas flutuantes são normalmente concebidas com um assento flexível.que forma uma pressão mais elevada na área de contacto para garantir uma vedação fiávelQuando a pressão média aumenta, a área de contacto do banco e da bola aumenta, juntamente com a deformação elástica do banco.para que o assento possa suportar um impulso médio mais elevado sem ser danificado.
2- Projeto à prova de fogo
No caso de ocorrer acidentalmente um incêndio no tubo e na válvula, o anel de assento feito de PTFE ou de outros materiais não metálicos pode queimar-se a alta temperatura, causando uma fuga maciça para a válvula.O desenho do banco à prova de incêndio é um desenho de precaução entre a bola e o bancoApós o assento da válvula ser queimado, a pressão média empurraria a bola continuamente para a vedação de metal a jusante para formar uma vedação auxiliar de metal a metal,que poderiam efetivamente reduzir a fuga da válvulaAlém disso, a junta de vedação da flange central é feita de junta de enrolamento em espiral de metal, que também pode garantir a vedação sob alta temperatura.O projeto à prova de incêndio das válvulas de esferas KOLINK é homologado em conformidade com a API 607.
3. Protecção contra explosões e vedação do tronco
A haste é mecanizada com um colarinho integral na extremidade inferior, e é instalada a partir da cavidade interna da válvula,para que o caule seja bloqueado pelo pescoço da válvula e não seja soprado pelo meio mesmo sob a condição anormal de aumento de pressão na cavidade da válvulaAlém disso, para evitar fugas após a queima da embalagem da haste em caso de incêndio, a lavadora de empuxo entre o ombro da haste e o contacto do corpo formaria uma vedação positiva.A força de vedação aumentaria com o aumento da pressão média, para assegurar uma vedação fiável da haste sob várias pressões, evitando fugas e a propagação acidental.
4A embalagem chevron
A embalagem de chevron poderia efetivamente ajustar a pressão de vedação contra a pressão média na área da glândula e tornar a vedação da embalagem do caule mais confiável.
5Estrutura antiestática
A válvula esférica é equipada com dispositivos antiestáticos e pode formar um canal estático entre a esfera e o corpo através do caule,para descarregar a eletricidade estática acumulada devido ao atrito durante o funcionamento da válvula, através do gasoduto, evitando incêndio ou explosão que possam ser causados por centelhas eléctricas e garantindo a segurança do sistema.
6Dispositivo de bloqueio da válvula
A válvula de esferas manual pode ser bloqueada na sua posição quando estiver totalmente aberta ou totalmente fechada.e também pode evitar a abertura ou fechamento acidental da válvula causada por vibrações da tubulação ou outros fatores imprevisíveisÉ especialmente eficaz para oleodutos inflamáveis e explosivos, tubulações químicas e médicas ou tubulações de campo.
Além disso, a cabeça da haste que é instalada com a chave inglesa adota um design duplo-D. Quando a válvula está aberta, a chave inglesa da válvula é paralela à tubulação e quando a válvula está completamente fechada,a chave inglesa é perpendicular ao tubo, de modo a que as indicações da válvula totalmente aberta e fechada sejam inequívocas.
