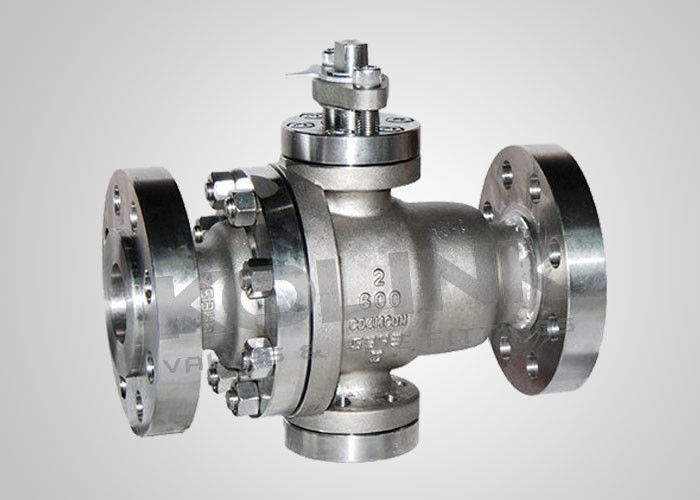

Válvula de esfera de metal para serviços de mineração a altas temperaturas

Válvula de esferas flutuantes de alta temperatura e serviço de mineração

As válvulas de esferas de metal a metal possuem uma excelente durabilidade térmica e são amplamente utilizadas em aplicações de serviço críticas e severas em que os assentos macios não podem ser utilizados,Especialmente quando o serviço é sujo., abrasivo, altamente corrosivo, a altas temperaturas até 500°C, ou uma combinação de todas.

Os bancos metálicos das válvulas de esferas são equipados com uma ampla gama de tratamentos de superfície feitos para dureza sobre material mais macio para se adequar a quase qualquer aplicação e meio.Tungstênio Carburoe revestimento de liga de cromo duro podem ser adicionalmente fundidos ao metal básico para formar uma ligação metalúrgica,fornecendo uma superfície de vedação de alta integridade, praticamente livre de poros, com dureza até 70 HRCA precisão do acoplamento da bola e do assento resulta numa interface superior para fechamento apertado.As bolas são usinadas com alta precisão e super processamento de superfície espelhoOs bancos metálicos pré-carregados em mola garantem a fiabilidade da vedação e o binário de funcionamento estável.

Características do projecto:

1. Bolinhas e assentos Superfície endurecimento
De acordo com as condições de serviço, são adotadas diferentes tecnologias de endurecimento de esferas e assentos, incluindo revestimento HVOF, ligas de base de níquel, carburo de tungstênio, soldagem por pulverização de ligas de estelita, etc.A resistência ao calor do material da face de vedação pode atingir 540°C~600°CEstes materiais são igualmente resistentes ao desgaste e aos impactos.

2- Abertura e fechamento flexíveis da válvula
Sob alta temperatura, a bola e o assento se expandem devido à expansão térmica, causando o bloqueio da bola entre os dois assentos.A expansão térmica pode ser absorvida, garantindo a abertura e fechamento flexíveis sob alta temperatura.

3Materiais de vedação à prova de fogo

As juntas das válvulas de esferas com assento metálico são feitas de aço inoxidável + enrolado em espiral de grafite flexível, e a embalagem é de grafite flexível.Estes materiais à prova de fogo garantem a vedação confiável da válvula sob alta temperatura, ou mesmo em caso de incêndio.

4O Design do Assento de Metal
Trunnion com assento em metalválvula de esferasQuando a válvula é fechada e a cavidade do meio é ventilada,os bancos a montante e a jusante bloqueiam o fluido na entrada e saída independentemente, assegurando a função Double Block & Bleed (DBB).
A válvula de esferas flutuantes de metal pode bloquear a descarga do fluido da cavidade central e normalmente é unidirecional, com a direcção do fluxo marcada no corpo.Estruturas de vedação bidirecionais também estão disponíveis mediante pedido.

5. Desempenho de vedação fiável
Através da rotação da bola e do moedor em posições diferentes, a superfície da bola é polida até alta redondeza e finura.Com vedação do assento pré-carregada por molas e vedação do assento forçada por pressão de fluido, a taxa de vazamento das válvulas de esferas metálicas pode satisfazer o nível IV da norma ASME B16.104.

Características das válvulas de esferas com assento em metal:
Tipo de esfera flutuante ou de esfera montada num trilho
Corpo dividido, entrada final
Corpo de 2 ou 3 peças

Porto completo
Totalmente à prova de fogo sem assento de PTFE macio
Projeto antistático
Estame anti-explosão

Disponibilidade de engrenagem ou atuador

Opcional Embalagem de baixa emissão de acordo com a norma ISO 15848

Normas aplicáveis às válvulas de esferas flutuantes:
a) Projeto e fabrico: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72

b) Protecção contra incêndio: API 607, API 6FA
c) Face a face: API B16.10, API 6D, EN 558, DIN 3202
d) Conexão final: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
e) Ensaios e inspecções: API 6D, EN 12266, API 598
