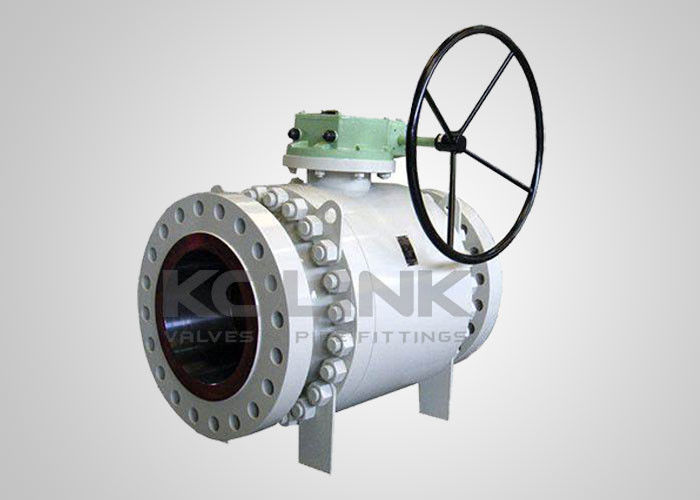

Válvula Esférica Trunnion de Portada Total Fire Safe API 607 DN 50-900

Válvula Esférica Trunnion de Porta Total Forjada em Aço Operada por Engrenagem

Para a válvula de porta total, o diâmetro do furo na esfera tem o mesmo diâmetro interno que o tubo, enquanto uma válvula de furo reduzido tem um diâmetro de furo menor do que o diâmetro interno da tubulação em que está.

O design de porta total garante resistência mínima ao fluxo, queda de pressão e cavitação. Válvulas esféricas de porta total são usadas onde sua baixa resistência ao fluxo é valiosa, como em tubos de sucção de bombas, onde uma queda de pressão pode afetar o desempenho da bomba. Elas também são usadas em fluxos contendo líquidos e sólidos misturados, onde restrições de fluxo podem causar separações nos materiais, causando acúmulos e, portanto, reduzindo o fluxo nos tubos.

Outra razão para as válvulas de porta total é a limpeza. É prática comum na indústria de petróleo e gás empurrar um 'porco' através de um sistema de tubulação. Um 'porco' se parece com uma bola que é empurrada através do sistema de tubulação para limpar o interior dos tubos e válvulas. Uma válvula de porta total é crítica para este tipo de prática, pois um porco ficaria preso em uma válvula de porta reduzida.

Por outro lado, as válvulas esféricas de porta reduzida são usadas onde a queda de pressão, a turbulência no fluxo e as características do material não são uma preocupação. Elas também têm as vantagens de tamanho menor e menor custo.

• Esfera Montada em Trunnion para baixo torque de operação
• Sede Flutuante com Mola
• Duplo Bloco e Sangria (DBB)
• Corpo Dividido, Entrada Final
• Corpo de 2 ou 3 peças
• Porta Total para Operação de Limpeza (Pigging)
• À Prova de Fogo para API 607
• Dispositivo Anti-estático
• Haste à Prova de Explosão
• Dispositivo de vedação de vedação de emergência
• Alívio Automático de Pressão na Cavidade Média da Válvula
• Operação por Engrenagem ou Atuador Disponível
• Montagem Direta Opcional para ISO 5211
• Dispositivo de Bloqueio Opcional
• Extensão de Haste Opcional

• Projeto e Fabricação: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72
• À prova de fogo: API 607, API 6FA
• Face a Face: API B16.10, API 6D, EN 558, DIN 3202
• Conexão Final: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
• Teste e Inspeção: API 6D, EN 12266, API 598
