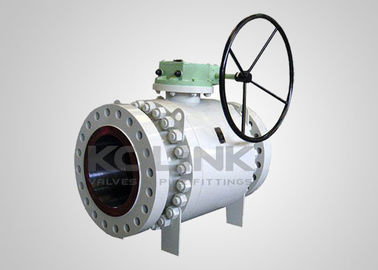

Válvula de Esfera Trunnion de Portão Completo

Válvula de esferas de trinco de portão completo

Para a válvula de perfuração completa, o diâmetro do perfuração na esfera tem o mesmo diâmetro interno do tubo,Considerando que uma válvula de perfuração reduzida tem um diâmetro de perfuração menor do que o diâmetro interno da tubulação em que se encontra.

O projeto de porta completa garante uma resistência mínima ao fluxo, queda de pressão e cavitação.onde uma queda de pressão pode afetar o desempenho da bombaSão também utilizados em fluxos que contenham líquidos e sólidos misturados, onde as restrições de fluxo podem causar separações nos materiais causando acumulações e, assim, reduzindo o fluxo nos tubos.

Outra razão para as válvulas de furo completo é para limpeza.Um Pig parece uma bola que é empurrado através do sistema de tubulação para limpar o interior dos tubos e válvulasUma válvula de porta completa é fundamental para este tipo de prática, uma vez que um porco ficaria preso numa válvula de porta reduzida.

Por outro lado, as válvulas de esfera de porta reduzida são utilizadas onde a queda de pressão, a turbulência no fluxo e as características do material não são uma preocupação.Eles também têm as vantagens de menor tamanho e menor custo.

Características das válvulas de esferas montadas em tronco:
Esfera montada em trincheira para baixo binário de funcionamento
Assento flutuante com molas
Bloqueio duplo e hemorragia (DBB)
Corpo dividido, entrada final
Corpo de 2 ou 3 peças
Porto completo para operação de captura de porcos
Segurança contra incêndio de acordo com a API 607
Dispositivo antiestático
Estame anti-explosão

Dispositivo de vedação de emergência do selante

Reforço automático da pressão na cavidade média da válvula
Disponibilidade de engrenagem ou atuador

Instalação direta opcional em conformidade com a norma ISO 5211

Dispositivo de bloqueio opcional

Extensão opcional do tronco

Normas aplicáveis às válvulas de esferas montadas em trilho:

a) Projeto e fabrico: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72

b) Protecção contra incêndio: API 607, API 6FA
c) Face a face: API B16.10, API 6D, EN 558, DIN 3202
d) Conexão final: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
e) Ensaios e inspecções: API 6D, EN 12266, API 598
