Classe 600-2500 4-24 polegadas

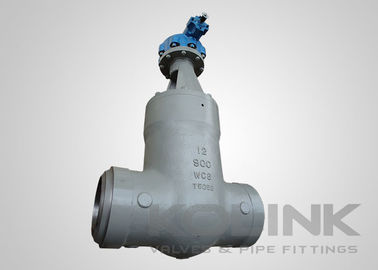

Válvula Gaveta com Vedação por Pressão Extremidade Soldada a Topo Alta Pressão Classe 600-2500

Para válvula gaveta com Classe de pressão 600 / PN100 ou superior, o capô com vedação por pressão é sugerido para melhor fechamento, enquanto o capô aparafusado ainda está disponível para a opção do cliente.

O design da vedação por pressão incorpora uma vedação metal-metal que se torna mais apertada à medida que a pressão aumenta. A pré-carga inicial deforma a conicidade na junta de ferro macio para se acoplar com a conicidade no capô. A fina aresta da junta é cunhada firmemente entre o corpo e o capô. O ângulo raso garante que a junta seja selada firmemente com apenas uma pequena força ascendente no capô. Uma vez que a vedação inicial é criada, a junta corpo/capô permanecerá livre de vazamentos, independentemente das condições térmicas ou de pressão na válvula. Após a montagem da junta, não há mais necessidade de ajustar os parafusos do capô.

• Capô com vedação por pressão
• Parafuso e garfo externos
• Sede metal-metal, sobreposição de satélite no disco de cunha, sede e encosto
• Montagem superior ISO padrão para fácil montagem de qualquer tipo de atuador ou engrenagem cônica
• Extremidade soldada a topo ou extremidade flangeada

• Projeto e Fabricação: API 600, API 6D, ASME B16.34
• Face a Face: API 6D, ASME B16.10, EN 558
• Extremidade de Conexão: ASME B16.5, ASME B16.25, EN 1092, EN 12627, JIS B2220
• Teste: API 600, API 6D, EN 12266
