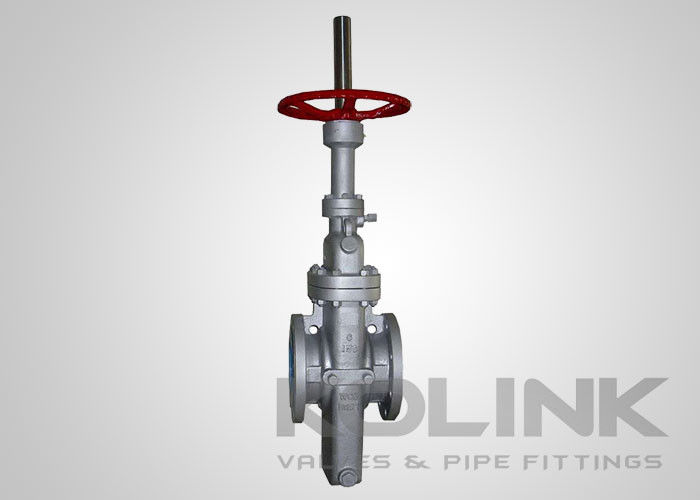

Válvula de porta de conduta totalmente permeável, válvula de porta de placa de aço fundido classe 150

Através do conduto válvula de porta de laje classe150 aço fundido resistente sentado

Através de válvulas de porta de laje de conduto são geralmente usadas para os oleodutos e gasodutos.
Através de válvulas de porta de laje de conduto são fabricados com um furo completo, porta de laje, ascensão do caule OS & Y, e assentos flutuantes.com vedação metal-metal entre porta e assentos, para ser aplicado nas condições de serviço mais severas, incluindo ambientes de fluidos corrosivos e abrasivos.Uma mola Belleville e O-anel entre cada assento e corpo garantir uma vedação apertada contra o portão da lajeO portão de laje flutuante utiliza a força natural da pressão da linha para obter uma vedação dinâmicamente apertada a jusante em aplicações de diferencial de alta pressão.A vedação de baixa pressão é realizada com um anel que energiza o assento e minimiza a corrosão e o acúmulo de detritosSão disponíveis acabamentos comuns.

A capacidade de bloqueio e sangramento duplo e o alívio automático do excesso de pressão corporal são características padrão deste projeto de assento.

O furo liso e contínuo minimiza a turbulência dentro da válvula e, quando na posição aberta, produz uma queda de pressão equivalente a uma porção de tubo do mesmo comprimento e diâmetro.As faces dos bancos estão fora do fluxo e, por conseguinte, protegidas da ação erosiva do fluxoOs porcos e os raspadores podem passar pela válvula sem danos.
O design da válvula do portão da barra de condução minimiza e facilita a manutenção, permitindo que as operações de serviço sejam realizadas sem a remoção da válvula da linha.

Características doAPIAtravés da válvula de conduçãos:

Portão de conduta de perfuração completa, totalmente ligável
Portão de laje flutuante
Anel de assento com válvula de relevo com molas/pressão
Bolha fechada a alta e baixa pressão
Operações bidirecionais
Desempenho duplo de bloqueio e sangramento disponível
Características dos bancos protegidos contra a erosão por fluxo
Indicador de posição
Equipamento de entrada superior para a manutenção em linha
Várias ações (ações elétricas, pneumáticas e hidráulicas)

Normas aplicáveis deAPIAtravés da válvula de conduçãos:
a) Projeto e Fabricação: API 600, API 6D, BS 1414
b) Cara a cara: API 6D, ASME B16.10, EN 558
c) Fim de ligação: ASME B16.5, ASME B16.25, EN 1092, EN 12627, JIS B2220
d) Ensaio: API 598, API 6D, EN 12266
