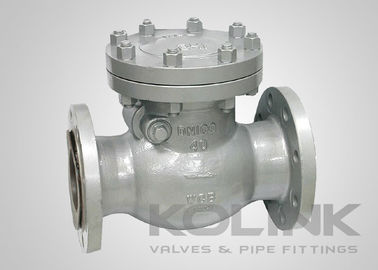

Válvula de controlo de balanço de aço fundido, classe 150-1500 Válvula de não retorno WCB Flanged

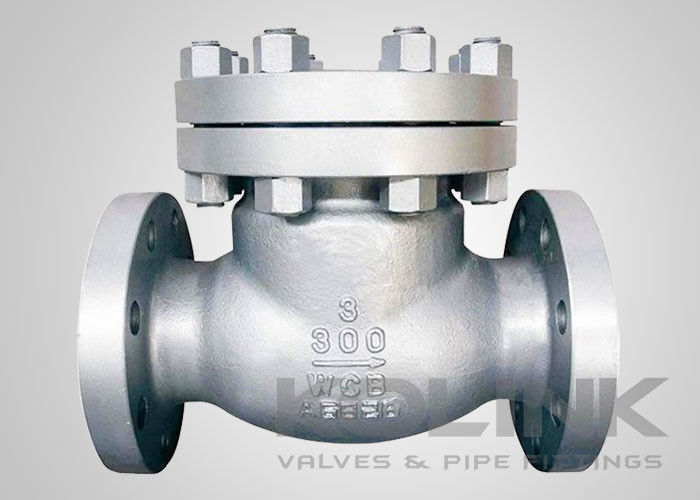

Válvula de controlo de balanço de aço fundido classe 150-1500 Válvula de não retorno WCB com flange

As válvulas de retenção são as mais comuns e melhores válvulas de retenção para uso geral.em comparação com outras válvulas de retenção do mesmo tamanhoEles apresentam um design simples que é fácil de manter.
A válvula de retenção de balanço funciona permitindo que as forças de fluxo movam o disco da posição fechada para a posição totalmente aberta em um movimento de arco de varredura contra a dobradiça dentro do corpo da válvula.Devido ao peso e localização do centro de gravidade do disco e do conjunto do braço de balanço, a válvula retornará à posição fechada se o fluxo for interrompido ou invertido.Contrapesos externos montados no pin da dobradiça são às vezes usados para aumentar ou diminuir o tempo de reação e a velocidade do disco retornando à posição fechadaAs superfícies dos assentos são tipicamente planas, o que significa que o posicionamento do disco radial no assento não é crítico, exceto que ele deve ser plano no assento.

Os discos das válvulas de retenção de balanço não são estáveis a menos que estejam em sistemas com fluxo constante e na posição totalmente aberta.Como o centro de montagem do disco / dobradiça de rotação está a uma distância razoável de seu ponto de pivô, levará um período relativamente longo de tempo para as válvulas de retenção de balanço fecharem-se após a interrupção ou reversão do fluxo.Forças de fluxo reverso podem experimentar um grande aumento da energia do fluxo e acumulação de pressãoEsta situação pode causar um martelo de água de alta energia quando o disco bate no banco.

A válvula de verificação de balanço pode ser aprimorada com muitas opções, como uma alavanca e peso, que é projetado para fazer a válvula fechar mais rápido e evitar a batida.

Características das válvulas de retenção:
Desenho do disco de balanço
Cobertura com parafuso
Padrão de conceção de pinos de dobradiça interna
Desenho de pinça de dobradiça através do corpo disponível
Assento renovável
De borracha, de borracha ou de borracha sintética
Avaliação de alavanca extra, contrapeso e amortecedor

Normas aplicáveis às válvulas de retenção de balanço:
a) Projeto e fabrico: API 6D, BS 1868, ASME B16.34
b) Cara a cara: API 6D, ASME B16.10, EN 558
c) Fim de ligação: ASME B16.5, ASME B16.25, EN 1092, JIS B2220
d) Ensaios e inspecções: API 6D, EN 12266, API 598, BS 6755
