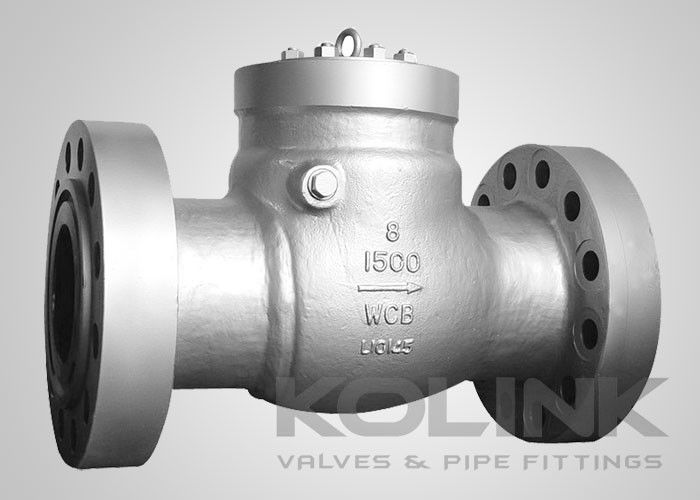

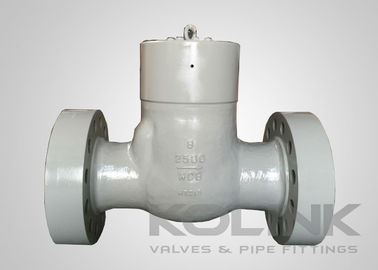

Válvula de retenção oscilante com vedação por pressão Classe 600-2500 Alta pressão

A tampa com vedação por pressão é sugerida para melhor fechamento em condições de alta pressão, enquanto a tampa aparafusada ainda está disponível para a opção do cliente.

O design da vedação por pressão incorpora uma vedação metal-metal que se torna mais apertada à medida que a pressão aumenta. A pré-carga inicial deforma a conicidade na junta de ferro macio para se acasalar com a conicidade na tampa. A fina aresta de faca na junta é cunhada firmemente entre o corpo e a tampa. O ângulo raso garante que a junta seja selada firmemente com apenas uma pequena força ascendente na tampa. Uma vez que a vedação inicial é criada, a junta corpo/tampa permanecerá livre de vazamentos, independentemente das condições térmicas ou de pressão na válvula. Após a montagem da junta, não há mais necessidade de ajustar os parafusos da tampa.

• Design de Disco Oscilante
• Tampa com Vedação por Pressão
• Design Padrão de Pino de Dobradiça Interna
• Design de Pino de Dobradiça Através do Corpo Disponível
• Extremidades Flangeadas ou Soldadas por Topo
• Alavanca Extra, Contrapeso e Amortecedor Disponíveis

• Projeto e Fabricação: API 6D, BS 1868, ASME B16.34
• Face a Face: API 6D, ASME B16.10, EN 558
• Extremidade de Conexão: ASME B16.5, ASME B16.25, EN 1092, JIS B2220
• Teste e Inspeção: API 6D, EN 12266, API 598, BS 6755
