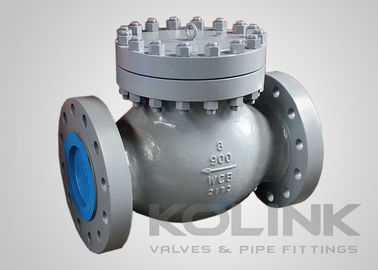

Capa com parafuso, válvula de retenção de pistão, disco de elevação de aço fundido, com carga de mola

Válvula de controlo de pistão de aço fundido classe 150-1500

As válvulas de retenção de pistão também são chamadas de válvulas de retenção de elevação.O disco tem movimento linear e é tipicamente guiado pelo corpo com superfícies cônicas de assentoAs molas podem ser adicionadas acima do disco para fornecer mais força de fechamento quando o disco retorna à sua posição fechada.Alguns fabricantes incluem tubulações de equalizer conectadas externamente para aumentar a abertura do disco com fluxos menoresO tubo de equalização é um dispositivo de comunicação de pressão aberta que mantém a mesma pressão acima do disco e na tubulação a jusante do disco.

Dependendo da configuração do corpo da válvula (padrão Y, ângulo ou padrão T), a queda de pressão pode ser próxima da de uma válvula de retenção de disco inclinável ou muito maior.O disco deste projeto válvula de retenção é estável em uma posição aberta e pode ser usado com uma ampla gama de taxas de fluxo.

Características do aço fundido Válvula de controlo de pistãos:
Desenho do disco de ressorte de elevação
Cobertura com parafuso
Padrão de conceção de pinos de dobradiça interna
Desenho de pinça de dobradiça através do corpo disponível
Assento renovável
De borracha, de borracha ou de borracha sintética
Controle de fluxo unidirecional

Normas aplicáveis ao aço fundido Válvula de controlo de pistãos:
a) Projeto e Fabricação: BS 1868, ASME B16.34
b) Cara a cara: EN 558, ASME B16.10
c) Fim de ligação: EN 1092, ASME B16.5, ASME B16.25
d) Ensaios e inspecções: EN 12266, API 598, BS 6755
