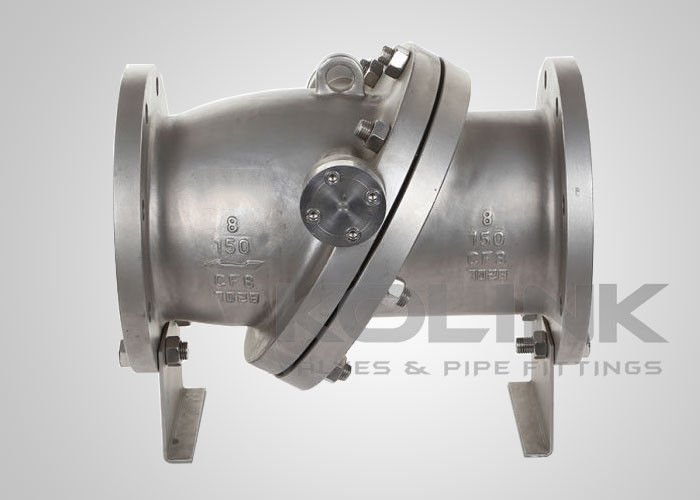

Válvula de verificação de disco inclinável, abertura rápida, baixa perda de cabeça, aço fundido inoxidável

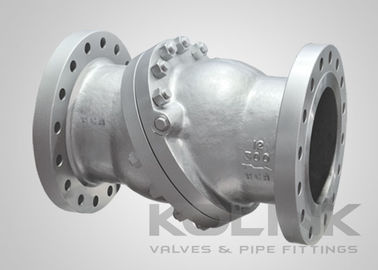

Disco de inclinação válvula de verificação de aço fundido abertura rápida baixa perda de cabeça

As válvulas de retenção de disco inclinadas produzem uma queda de pressão ligeiramente maior do que as válvulas de retenção de balanço do mesmo tamanho.os pivôs do disco em torno de pinos de dobradiça que estão localizados dentro da geometria do disco e ligeiramente acima da linha central do corpo da válvula. Devido ao disco girando sobre o assento, as superfícies de vedação devem ser cônicas.aumentando drasticamente a estabilidade do disco com taxas de fluxo mais baixas.

As válvulas de retenção de disco inclináveis foram projetadas especificamente para minimizar o potencial de martelo de água de alta energia.Este objetivo é alcançado localizando o centro do disco de rotação a uma curta distância de seu ponto de pivô, permitindo assim que o disco se feche rapidamente com parada de fluxo ou inversão de fluxo.o disco é razoavelmente estável em condições de fluxo menos do que totalmente aberto.

Quando se trata de manutenção, as válvulas de retenção de disco inclináveis são mais desafiadoras do que as válvulas de retenção de balanço.As superfícies cônicas do disco e do banco interior devem acoplar-se bem., e a localização do pivô do disco deve ser precisa.

Características doDisco de inclinaçãoVálvula de verificaçãos:

Desenho do corpo em uma peça
Tipo de flange de cara a cara
Disco de inclinação em linha para operação rápida
Desenho com molas disponível

Normas aplicáveis deDisco de inclinaçãoVálvula de verificaçãos:
a) Projeto e fabrico: API 6D, BS 1868, ASME B16.34
b) Cara a cara: API 6D, ASME B16.10, EN 558
c) Fim de ligação: ASME B16.5, ASME B16.25, EN 1092, JIS B2220
d) Ensaios e inspecções: API 6D, EN 12266, API 598, BS 6755
