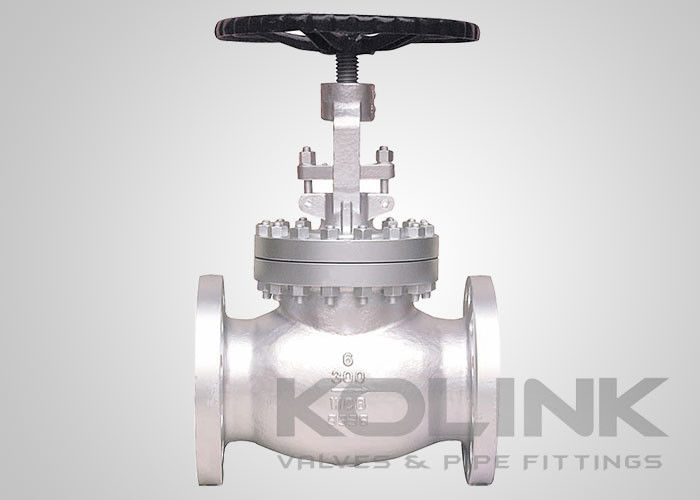

Classe 150-1500 BS 1873 de válvulas globulares de aço fundido

Valva de globos de aço fundido com flange de classe 150-1500 BS 1873

As válvulas de globo são nomeadas por sua forma esférica do corpo, com as duas metades do corpo sendo separadas por um deflector interno.instalando o disco apropriado: disco de assento plano para estrangulação moderada, gaiola para estrangulação mais severa e tampão parabólico para controle de fluxo linear.

As válvulas globulares também são classificadas pelo corpo: padrão reto regular, padrão Y e padrão de ângulo.

As válvulas globulares são também fornecidas com três tipos básicos de fechaduras de carroceria-capô: capô com parafuso, capô soldado e capô de vedação sob pressão.A vedação depende da pré-carga do parafuso da carroçaria para manter uma força de compressão suficienteO capô soldado é aplicado principalmente para válvulas de porte de aço forjado de pequeno porte,adequado para aplicações que exijam vazamento zero na articulação carroceria-capô quando se transportam fluidos perigosos do sistema. A tampa de vedação de pressão é adotada para válvulas para serviço de alta pressão, tipicamente superior a 15 MPa (2250 psi).em comparação com outras construções em que o aumento da pressão interna tende a criar fugas na junção corpo-capô.

As válvulas globulares são fornecidas com extremidades de flanges, extremidades de soldadura de botão, extremidades de soldadura de tomada e extremidades de parafusos e são construídas com vários materiais de aço fundido de carbono, aço inoxidável, aços ligados,e aço forjado..

Estão disponíveis várias combinações de material de assentos e caules para satisfazer as necessidades específicas dos clientes.

• Desenho do corpo de padrão reto
• Padrão de conceção do disco de enchufe giratório
• Discos planos e reguladores disponíveis
• Capô com parafuso
• OS&Y, Rising Stem e Handwheel
• Assento traseiro com rosca
• De borracha, de borracha ou de borracha sintética
• Disponível engrenagem ou atuador

• Projeto e Fabricação: BS 1873, ASME B16.34
• Cara a cara: ASME B16.10, EN 558, BS2080
• Fim de ligação: ASME B16.5, ASME B16.25, EN 1092
• Ensaio e inspecção: API 598, EN 12266, BS 6755
