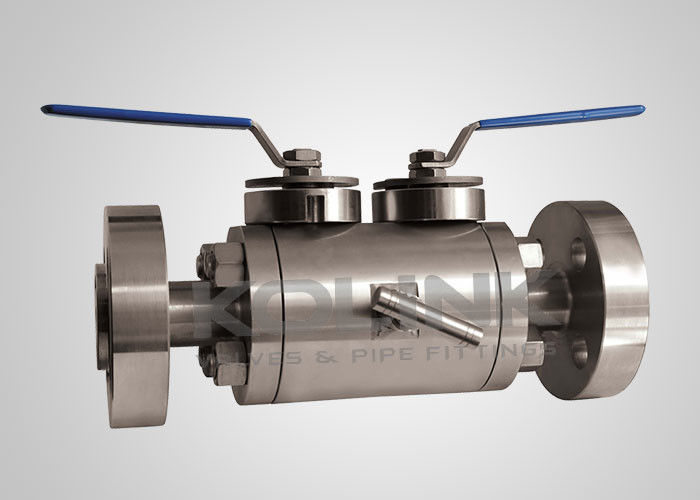

DBB válvula de esferas duplo bloco & sangramento, bola dupla, flange / parafuso final

DBB válvula de esferas flutuantes dupla bola dupla bloco & sangramento de alta pressão

Uma válvula de bloqueio e sangramento duplo (DBB) é uma válvula única com duas superfícies de assento que, na posição fechada,fornece uma vedação contra a pressão de ambas as extremidades da válvula com um meio de ventilação/sangramento da cavidade entre as superfícies dos assentosEsta válvula não fornece isolamento duplo positivo quando apenas um lado está sob pressão.

Uma válvula de isolamento e sangramento duplo (DIB) é uma válvula ¢single com duas superfícies de assento, cada uma das quais, na posição fechada, fornece uma vedação contra a pressão proveniente de uma única fonte,com um dispositivo de ventilação/sangramento da cavidade entre as superfícies dos assentosEsta característica pode ser fornecida em uma direcção ou em ambas.

As válvulas de bloqueio duplo e de sangramento completam o trabalho que geralmente exigiria 3 válvulas separadas, uma válvula de drenagem e 2 válvulas de isolamento.e diminui o custo de instalação e permite menos caminhos possíveis para fugas em comparação com a instalação tradicional de válvulas.

Esta configuração fornece a melhor solução para os serviços de isolamento mais severos, onde é necessário o duplo bloqueio e sangramento, e permite gás, óleo,e operadores petroquímicos para garantir a segurança total em operações difíceisAlguns outros benefícios da instalação de válvulas de bloqueio e sangramento duplo são:

Redução das vibrações do sistema

Redução de parafusos e juntas

Aumentar a fiabilidade do sistema

Aplicações em que são utilizadas válvulas de bloqueio e de sangramento duplo incluem isolamento químico de vedação, isolamento de calibre, isolamento de instrumento químico, ligação de injeção química, ligação de amostra,Instalação directa dos instrumentos, cadeia de instrumentação e montagem remota de instrumentos.

Características das válvulas de esferas flutuantes:
Duplo Bloco e Sangramento
Corpo em 3 peças

Porto completo
Segurança contra incêndio de acordo com a API 607
Projeto antistático
Estame anti-explosão

Disponível alavanca, engrenagem ou atuador

Design opcional de assentos metálicos

Opcional Embalagem de baixa emissão de acordo com a norma ISO 15848

Normas aplicáveis às válvulas de esferas flutuantes:
a) Projeto e fabrico: API 6A/6D, BS 5351, ISO 17292, NACE MR-0175, ASME B16.34.

b) Protecção contra incêndio: API 607, API 6FA
c) Face a face: API B16.10, API 6D, EN 558, DIN 3202
d) Conexão final: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
e) Ensaios e inspecções: API 6D, EN 12266, API 598
