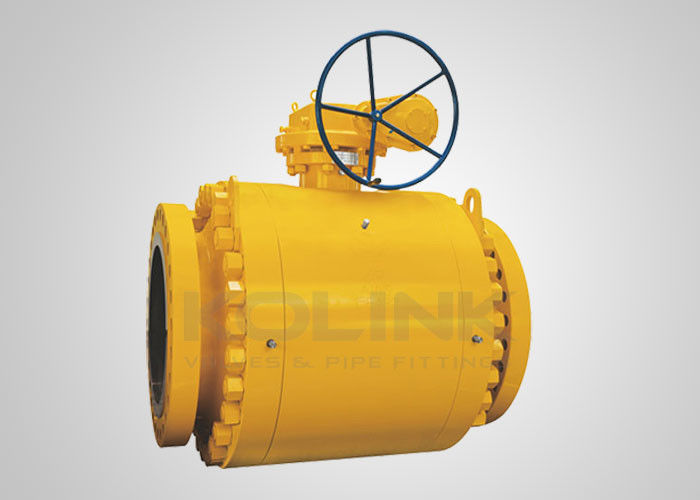

Válvula de esferas de aço forjado montada em trincheira, duplo bloco e sangramento (DBB)

Válvula de esferas de aço forjado montada num trilho, duplo bloco e sangramento

A válvula de esferas montada num trunnion foi concebida com dois bancos flutuantes, que são móveis sob a pressão de um meio.As molas de pré-carregamento do banco estão posicionadas de modo a assegurar que dois bancos flutuantes fixem a superfície da bola com firmeza.A bola é fixada por trunnions superiores e inferiores, de modo que os anéis do banco não permitem uma força de pressão de fluxo excessiva quando a válvula está em posição fechada.pressão do meio empurra o banco da frente contra a bola, formando um selo de borbulha.

Além disso, o material de forja pode garantir uma rigidez e resistência suficientes sob a pressão máxima de operação nominal, sem o defeito inerente da fundição.Espessura padrão da parede do corpo separado e adaptação de parafusos de ligação de alta resistência são convenientes para a manutenção da válvula e suficiente para suportar a tensão do tubo.

Pequeno binário de funcionamento, pequena deformação nos bancos, desempenho de vedação confiável, longa vida útil são as principais vantagens da válvula de esferas montada em trunnion.As válvulas de esferas montadas em tronco são amplamente utilizadas em tubulações de longa distância e tubulações industriais normais que podem suportar vários tipos de fluxos corrosivos ou não corrosivos.

Projeto Características:

1Bloco Duplo.a)Função de hemorragia (DBB)
Na posição fechada, os anéis do banco com mola fornecem uma vedação positiva contra a pressão de ambas as extremidades da válvula,quando a cavidade do corpo entre as superfícies dos bancos é ventilada através da válvula de ventilação e da válvula de descarga.

Além disso, os depósitos na cavidade do corpo poderiam ser purgados e drenados através do buraco de sangramento inferior para evitar danos aos assentos.

2. Torque de funcionamento baixo
Uma válvula de esferas montada em um trunnion tem uma esfera montada em um trunnion e dois assentos flutuantes, que são movíveis sob pressão média.As inserções de assento auto-lubrificantes de PTFE e o rolamento deslizante podem reduzir ao mínimo o atrito entre os assentos e a bola, para atingir um binário mais baixo sob pressão de funcionamento.

3Dispositivo de vedação de emergência
Para as válvulas de esferas montadas em trunião com uma largura superior a 6" (DN150), existem dispositivos de injecção de selante nas zonas do tronco e do assento.A injecção de selante de emergência através dos acessórios de injecção poderia evitar uma fuga média nas áreas do assento e do tronco.O sistema de injecção do selante pode também ser utilizado para lubrificar os bancos.

4- Projeto à prova de fogo
No caso de ocorrer acidentalmente um incêndio no tubo e na válvula, os anéis de assento, os anéis O-anéis de tronco feitos de PTFE, borracha ou outros materiais não metálicos podem queimar-se a alta temperatura,causando uma grande fuga na válvula. O projecto do assento à prova de incêndio é um projecto de precaução entre a bola e o assento.A pressão média e as molas pré-carregadas empurrarão o suporte do banco dianteiro continuamente em direção à bola para formar uma vedação auxiliar de metal a metalAlém disso, a junta de vedação da flange central é feita de junta de espiral metálica, que também pode garantir a vedação sob alta temperatura.O projeto à prova de incêndio das válvulas de esferas KOLINK é homologado em conformidade com a API 607.

5Estrutura antiestática
A válvula de esfera é equipada com dispositivos antiestáticos e pode formar um canal estático entre a esfera e o corpo através do caule,para descarregar a eletricidade estática acumulada devido ao atrito durante o funcionamento da válvula, através do gasoduto, evitando incêndio ou explosão que possam ser causados por centelhas eléctricas e garantindo a segurança do sistema.

6Estrutura de vedação do banco fiável
As molas pré-carregadas estão posicionadas para assegurar uma vedação firme entre dois assentos flutuantes e a bola.A pressão média empurraria automaticamente o banco dianteiro para a bola com força para garantir uma vedação confiável do banco.

9Dispositivo de segurança
Como a válvula de esferas é projetada com a vedação do assento primário e secundário, a cavidade central não pode aliviar a pressão por si só.As válvulas de emergência de segurança são instaladas no corpo, a fim de evitar o perigo de lesão por sobrepressão no interior da cavidade da válvula que possa ocorrer devido à expansão térmica do meio.

11. Blow-out Proof Stem

A haste é mecanizada com um colarinho integral na extremidade inferior e é instalada a partir da cavidade interna da válvula,para que o caule seja bloqueado pelo pescoço da válvula e não seja soprado pelo meio mesmo sob a condição anormal de aumento de pressão na cavidade da válvula.

Características das válvulas de esferas montadas em tronco:
Esfera montada em trincheira para baixo binário de funcionamento
Assento flutuante com molas
Bloqueio duplo e hemorragia (DBB)
Corpo dividido, entrada final
Corpo de 2 ou 3 peças
Porto completo para operação de captura de porcos
Segurança contra incêndio de acordo com a API 607
Dispositivo antiestático
Estame anti-explosão

Dispositivo de vedação de emergência do selante

Reforço automático da pressão na cavidade média da válvula
Disponibilidade de engrenagem ou atuador

Instalação direta opcional em conformidade com a norma ISO 5211

Dispositivo de bloqueio opcional

Extensão opcional do tronco

Normas aplicáveis às válvulas de esferas montadas em trilho:

a) Projeto e fabrico: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72

b) Protecção contra incêndio: API 607, API 6FA
c) Face a face: API B16.10, API 6D, EN 558, DIN 3202
d) Conexão final: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
e) Ensaios e inspecções: API 6D, EN 12266, API 598
