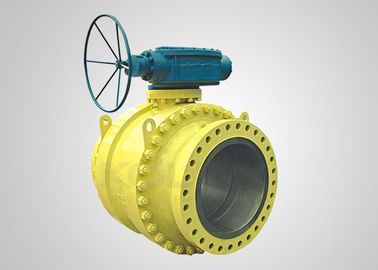

API 6D 3-PC Trunnion Monted Ball Valve Durável WCB A105 CF8 F304

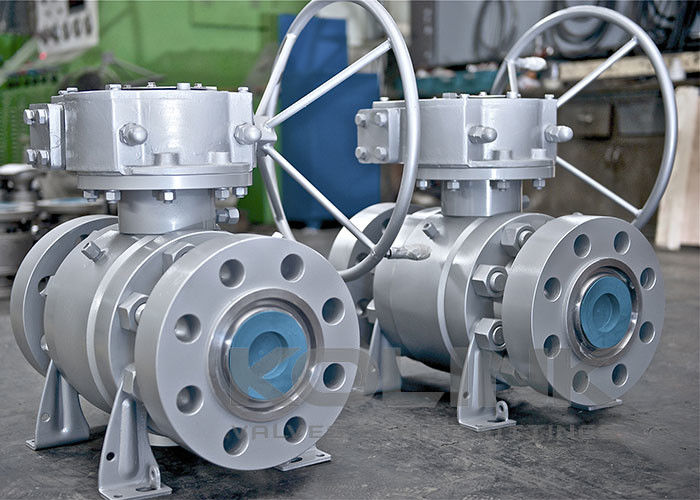

3 PC Trunnion_Mounted Ball Valve Ferramenta de engrenagem WCB de aço fundido

A válvula de esferas montada num trunnion foi concebida com dois bancos flutuantes, que são móveis sob a pressão de um meio.As molas de pré-carregamento do banco estão posicionadas de modo a assegurar que dois bancos flutuantes fixem a superfície da bola com firmeza.A bola é fixada por trunnions superiores e inferiores, de modo que os anéis do banco não permitem uma força de pressão de fluxo excessiva quando a válvula está em posição fechada.pressão do meio empurra o banco da frente contra a bola, formando um selo de borbulha.

Pequeno binário de funcionamento, pequena deformação nos bancos, desempenho de vedação confiável, longa vida útil são as principais vantagens da válvula de esferas montada em trunnion.As válvulas de esferas montadas em tronco são amplamente utilizadas em tubulações de longa distância e tubulações industriais normais que podem suportar vários tipos de fluxos corrosivos ou não corrosivos.

Características das válvulas de esferas montadas em tronco:
Esfera montada no tronco
Assento flutuante com molas
Bloqueio duplo e hemorragia (DBB)
Corpo dividido, entrada final
Corpo de 2 ou 3 peças
Porto completo para operação de captura de porcos
Segurança contra incêndio de acordo com a API 607
Dispositivo antiestático
Estame anti-explosão
Disponibilidade de engrenagem ou atuador

Instalação direta opcional em conformidade com a norma ISO 5211

Dispositivo de bloqueio opcional

Extensão opcional do tronco

Normas aplicáveis às válvulas de esferas montadas em trilho:

a) Projeto e fabrico: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72

b) Protecção contra incêndio: API 607, API 6FA
c) Face a face: API B16.10, API 6D, EN 558, DIN 3202
d) Conexão final: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
e) Ensaios e inspecções: API 6D, EN 12266, API 598
