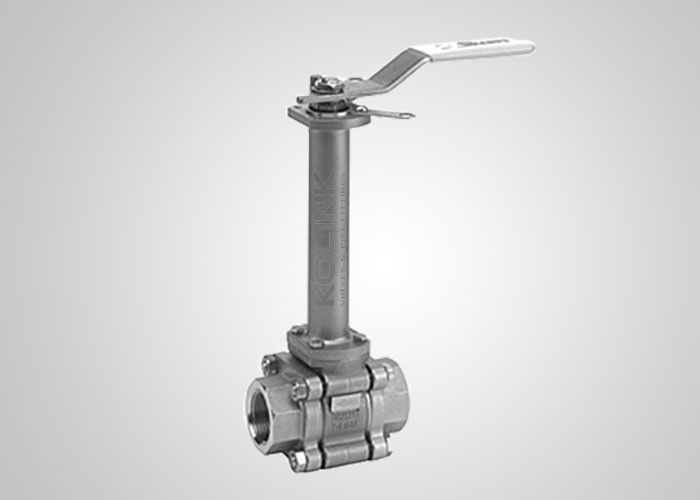

Válvula Esférica Criogênica para Serviço de Baixa Temperatura -196°C a -45°C

As válvulas esféricas criogênicas são usadas em plantas de separação de ar, armazenamento, distribuição e transporte de GNL, aeroespacial, petroquímica e indústrias médicas. Em temperaturas extremamente baixas e nos ambientes mais severos, as válvulas esféricas criogênicas precisam exibir consistentemente alta capacidade de vazão, fechamento hermético, eficiência energética e longa vida útil sem manutenção.

Essas válvulas precisam ser operadas para oferecer taxas de vazamento garantidas. As válvulas que são recomendadas para uso abaixo de -50⁰C são projetadas com um capô estendido que separa o operador e a vedação da haste da temperatura fria.

Quando a válvula está na posição fechada, o líquido de baixa temperatura preso na cavidade intermediária da válvula está sujeito à gaseificação em caso de aumento anormal de temperatura, causando a rápida expansão do volume e o aumento da pressão dentro da cavidade, o que pode levar a danos na válvula e acidentes graves. A Válvula Esférica Criogênica Kolink é projetada unidirecionalmente com orifícios de ventilação na ranhura da haste e na face a montante da esfera, impedindo que a pressão ascendente fique presa na válvula. Cada válvula é marcada com uma seta de direção do fluxo para evitar instalação incorreta.

A vedação primária da haste e o rolamento estão localizados perto da extremidade da gaxeta da haste estendida para manter essas peças longe das baixas temperaturas e fornecer um design de haste à prova de explosão. A gaxeta da haste com carga viva que fornece autoajuste à gaxeta da haste está incluída no topo da extensão. As válvulas são especialmente limpas para remover toda a graxa e óleos que podem reagir com a mídia de serviço.

As válvulas esféricas criogênicas estão disponíveis em esfera flutuante ou montada em munhão e em design de corpo de entrada lateral ou superior. Os materiais do assento e da junta são projetados e selecionados para atender aos requisitos mais exigentes de taxa de vazamento e emissão fugitiva. O corpo da válvula feito de diferentes materiais é adequado para várias temperaturas diferentes. Com assentos e vedações de alta densidade em toda parte, a válvula esférica criogênica Kolink é capaz de trabalhar a -196°C.

O aço comum mostra fragilidade a frio em baixa temperatura. É fundamental selecionar materiais do corpo para atender à temperatura de trabalho da válvula. Consulte a tabela a seguir para obter a temperatura de trabalho mais baixa dos materiais do corpo. Os materiais de baixa temperatura devem ser submetidos a um teste de impacto de baixa temperatura de acordo com os requisitos padrão.

Para válvulas com temperatura de trabalho inferior a -100℃, o corpo, o capô e a haste, a esfera e o assento requerem tratamento criogênico após usinagem grosseira, e a gaxeta, a junta, o parafuso e a porca também devem ser feitos de materiais adequados para condições de baixa temperatura.

De acordo com os requisitos contratuais, o teste criogênico pode ser realizado para testar o torque de operação, o desempenho de vedação e outros índices em baixa temperatura.

• Capô estendido
• Orifícios de ventilação na haste e na esfera
• Fluxo unidirecional
• Orifícios de ventilação na haste e na esfera para alívio de pressão
• Gaxeta da haste com carga viva
• Operação de desengraxe
• Opções de materiais de baixa temperatura
• À prova de fogo para API 607
• Dispositivo antiestático
• Haste anti-explosão
• Operação por engrenagem ou atuador disponível
• Gaxeta de baixa emissão opcional de acordo com ISO 15848

• Projeto e Fabricação: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72
• À prova de fogo: API 607, API 6FA
• Face a Face: API B16.10, API 6D, EN 558, DIN 3202
• Conexão de extremidade: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
• Teste e Inspeção: API 6D, EN 12266, API 598
