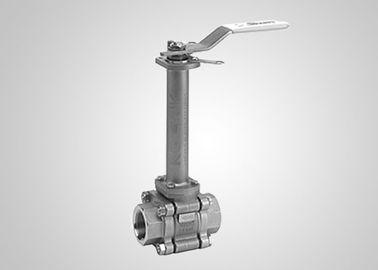

Válvula de esfera criogénica, serviço de baixa temperatura LCB LC9 LF2 LF9 CF8 CF8M F304 F316
As válvulas de esferas criogénicas são utilizadas em instalações de separação de ar, armazenamento, distribuição e transporte de GNL, indústrias aeroespacial, petroquímica e médica.Sob temperaturas extremamente baixas e nos ambientes mais difíceisAs válvulas de esferas criogénicas têm de apresentar uma capacidade de fluxo elevada, um fechamento apertado, uma eficiência energética e uma longa vida útil.
Características do projeto:
Estas válvulas devem ser operadas para oferecer taxas de vazamento garantidas.As válvulas recomendadas para utilização abaixo de -500 °C são concebidas com um capô alargado que separa o operador e a vedação do tronco da temperatura fria.
Quando a válvula estiver na posição fechada, o líquido de baixa temperatura preso na cavidade central da válvula é sujeito a gaseificação em caso de aumento anormal da temperatura,causando a rápida expansão do volume e aumento da pressão dentro da cavidadeA válvula de esfera criogénica Kolink é concebida de forma unidirecional, com aberturas de ventilação tanto na fenda da haste como na face ascendente da esfera,evitar que a pressão crescente fique presa na válvulaCada válvula é marcada com uma seta de direcção de fluxo para evitar uma instalação incorrecta.
A vedação primária do caule e o rolamento estão localizados perto da extremidade de embalagem do caule estendido para manter essas partes de baixas temperaturas e fornecer um projeto de caule à prova de sopro.A embalagem da haste com carga viva que permite o autoajuste da haste está incluída na parte superior da extensãoAs válvulas são especialmente limpas para remover toda a graxa e óleos que possam reagir com os meios de serviço.
As válvulas de esfera criogénicas estão disponíveis em esfera flutuante ou montada em tronco e em carroceria de entrada lateral ou de entrada superior.Os materiais dos bancos e juntas são concebidos e seleccionados de modo a satisfazer os requisitos mais exigentes de taxa de fuga e de emissões fugitivasO corpo da válvula, feito de diferentes materiais, é adequado para diferentes temperaturas.
Seleção de material:
O aço comum mostra friabilidade a baixa temperatura. É fundamental selecionar materiais de corpo para se adequar à temperatura de trabalho da válvula.Ver o quadro seguinte para a temperatura de funcionamento mais baixa dos materiais da carroceria.Os materiais a baixa temperatura devem ser submetidos a um ensaio de impacto a baixa temperatura de acordo com os requisitos normalizados.
Para as válvulas com temperatura de funcionamento inferior a -100°C, é necessário um tratamento criogénico do corpo, do capô e do tronco, da bola e do assento após a usinagem bruta, bem como do embalagem, da junta, doO parafuso e a porca devem também ser feitos de materiais adequados para condições de baixa temperatura..
De acordo com os requisitos do contrato, pode ser efectuado um ensaio criogénico para testar o binário de funcionamento, o desempenho de vedação e outros índices a baixa temperatura.
Desenho estrutural e características de usinagem e fabrico
Características doCriogénicosVálvulas de esferas:
Capô estendido
Orifícios de ventilação no caule e na bola
Fluxo unidirecional
Orifícios de ventilação no caule e na esfera para a liberação de pressão
Embalagens de caules carregadas vivas
Operação de desaceleração
Opções de materiais de baixa temperatura
Segurança contra incêndio de acordo com a API 607
Dispositivo antiestático
Estame anti-explosão
Disponibilidade de engrenagem ou atuador
Opcional Embalagem de baixa emissão de acordo com a norma ISO 15848
Normas aplicáveis deCriogénicosválvulas de esferas:
a) Projeto e fabrico: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72
b) Protecção contra incêndio: API 607, API 6FA
c) Face a face: API B16.10, API 6D, EN 558, DIN 3202
d) Conexão final: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
e) Ensaios e inspecções: API 6D, EN 12266, API 598
