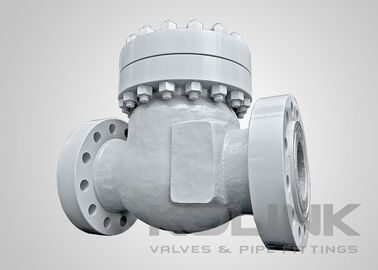

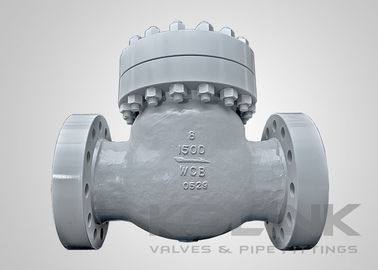

Válvula de retenção oscilante 2-36 polegadas Classe 150-2500 WCB Flangeada

As válvulas de retenção são as mais comuns e as melhores válvulas de retenção para uso geral.em comparação com outras válvulas de retenção do mesmo tamanhoEles apresentam um design simples que é fácil de manter.

A válvula de retenção de balanço funciona permitindo que as forças de fluxo movam o disco da posição fechada para a posição totalmente aberta em um movimento de arco de varredura contra a dobradiça dentro do corpo da válvula.Devido ao peso e localização do centro de gravidade do disco e do conjunto do braço de balanço, a válvula retornará à posição fechada se o fluxo for interrompido ou invertido.Contrapesos externos montados no pin da dobradiça são às vezes usados para aumentar ou diminuir o tempo de reação e a velocidade do disco retornando à posição fechada. As superfícies de assento são tipicamente planas, o que significa que o posicionamento do disco radial no assento não é crítico, exceto que deve ser plano no assento.

Os discos de válvulas de retenção de balanço não são estáveis a menos que estejam em sistemas com fluxo constante e na posição totalmente aberta.Como o centro de montagem do disco / dobradiça de rotação está a uma distância razoável de seu ponto de pivô, levará um período relativamente longo de tempo para as válvulas de retenção de balanço fecharem-se após a parada ou reversão do caudal.Forças de fluxo reverso podem experimentar um grande aumento da energia do fluxo e acumulação de pressãoEsta situação pode causar um martelo de água de alta energia quando o disco bate no banco.

A válvula de verificação de balanço pode ser aprimorada com muitas opções, como uma alavanca e peso, que é projetado para fazer a válvula fechar mais rápido e evitar a batida.

• Desenho do disco de balanço
• Cobertura com parafuso
• Padrão de conceção de pinos de dobradiça interna
• Desenho de pinça de dobradiça através do corpo disponível
• Assento renovável
• De borracha, de borracha ou de borracha sintética
• Avaliação do desempenho do equipamento

a) Projeto e Fabricação:API 6D, BS 1868, ASME B16.34

b) Cara a cara:API 6D, ASME B16.10, EN 558

c) Fim da ligação:ASME B16.5, ASME B16.25, EN 1092, JIS B2220

d) Ensaios e inspecções:API 6D, EN 12266, API 598, BS 6755
