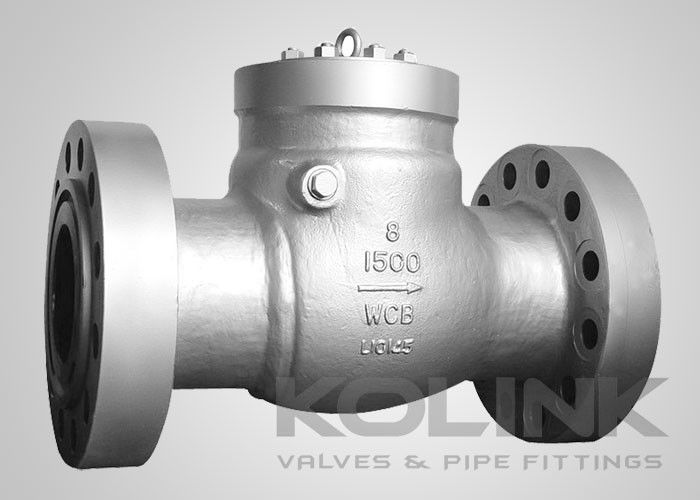

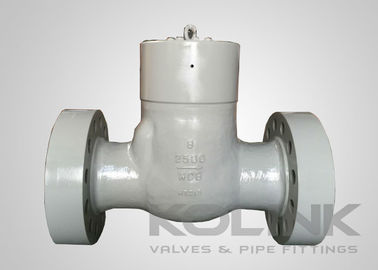

Válvula de controlo de balanço de vedação de pressão, válvulas de controlo de alta pressão classe 600 - 2500

Valva de controlo de balanço de vedação de pressão de aço fundido classe 900-2500 Alta pressão

O capô de vedação sob pressão é sugerido para melhor fechamento em condições de alta pressão, enquanto o capô com parafusos ainda está disponível para opção do cliente.

O projeto do selo de pressão incorpora um selo de metal a metal que se torna mais apertado à medida que a pressão aumenta.A pré-carga inicial deforma o cônico na junta de ferro macio para acoplar com o cônico no capôA borda fina da faca da junta está fortemente encurralada entre o corpo e o capô. O ângulo raso garante que a junta seja fechada firmemente com apenas uma pequena força para cima no capô.Uma vez criado o selo inicial, a junção corpo/capô permanecerá livre de fugas independentemente das condições térmicas ou de pressão na válvula.

Características das válvulas de controlo de balanço de vedação de pressão:
Desenho do disco de balanço
Cobertura de vedação sob pressão
Padrão de conceção de pinos de dobradiça interna
Desenho de pinça de dobradiça através do corpo disponível
De borracha, de borracha ou de borracha sintética
Avaliação de alavanca extra, contrapeso e amortecedor

Normas aplicáveis às válvulas de controlo de balanço de vedação de pressão:
a) Projeto e fabrico: API 6D, BS 1868, ASME B16.34
b) Cara a cara: API 6D, ASME B16.10, EN 558
c) Fim de ligação: ASME B16.5, ASME B16.25, EN 1092, JIS B2220
d) Ensaios e inspecções: API 6D, EN 12266, API 598, BS 6755
